Portão de Alumínio Painel com Barra Oblíqua

modelo Néo vision oblique

Uma barra em diagonal atravessa o painel cheio, de baixo para cima.

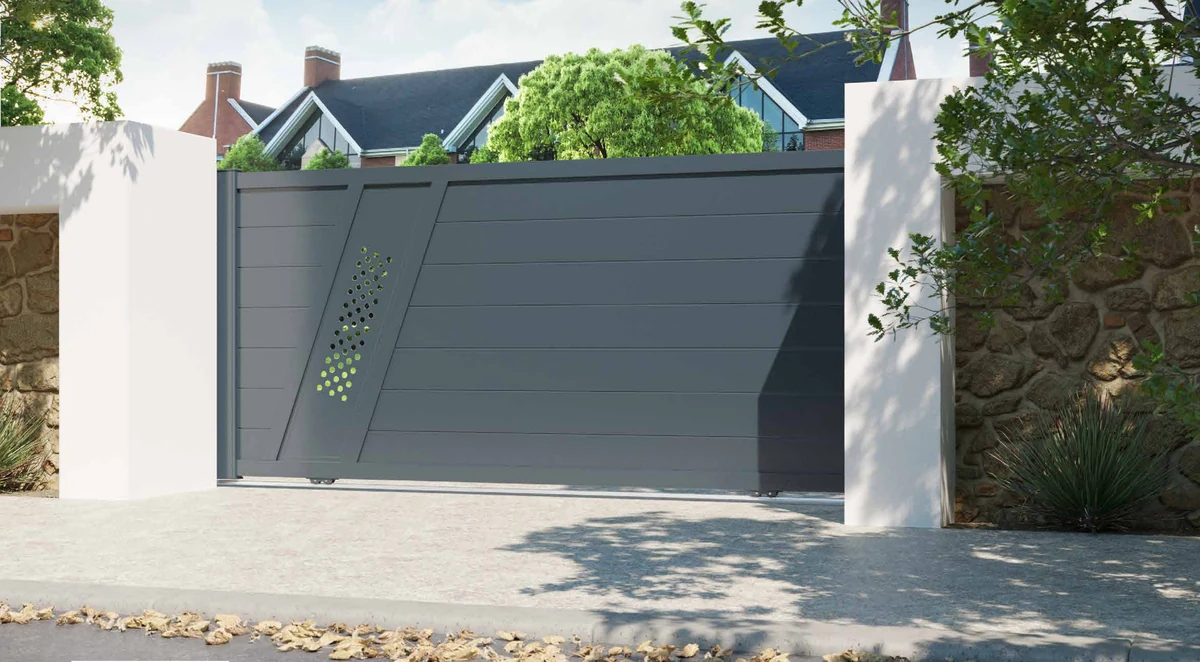

Portão de alumínio instalado com a barra Nvo 11 — Instalado, com a barra Nvo 11

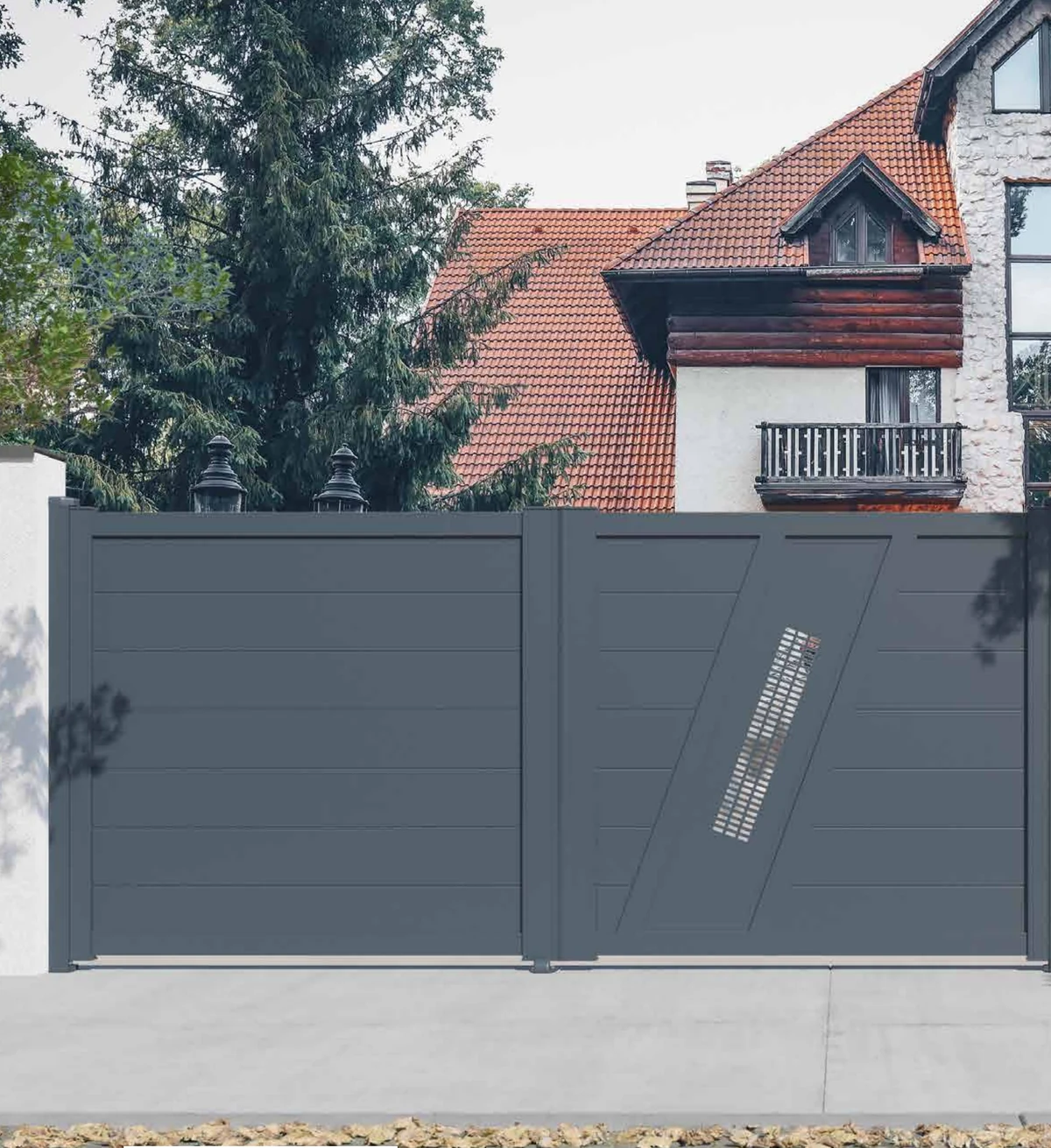

Portão de alumínio instalado com a barra Nvo 12 — Instalado, com a barra Nvo 12

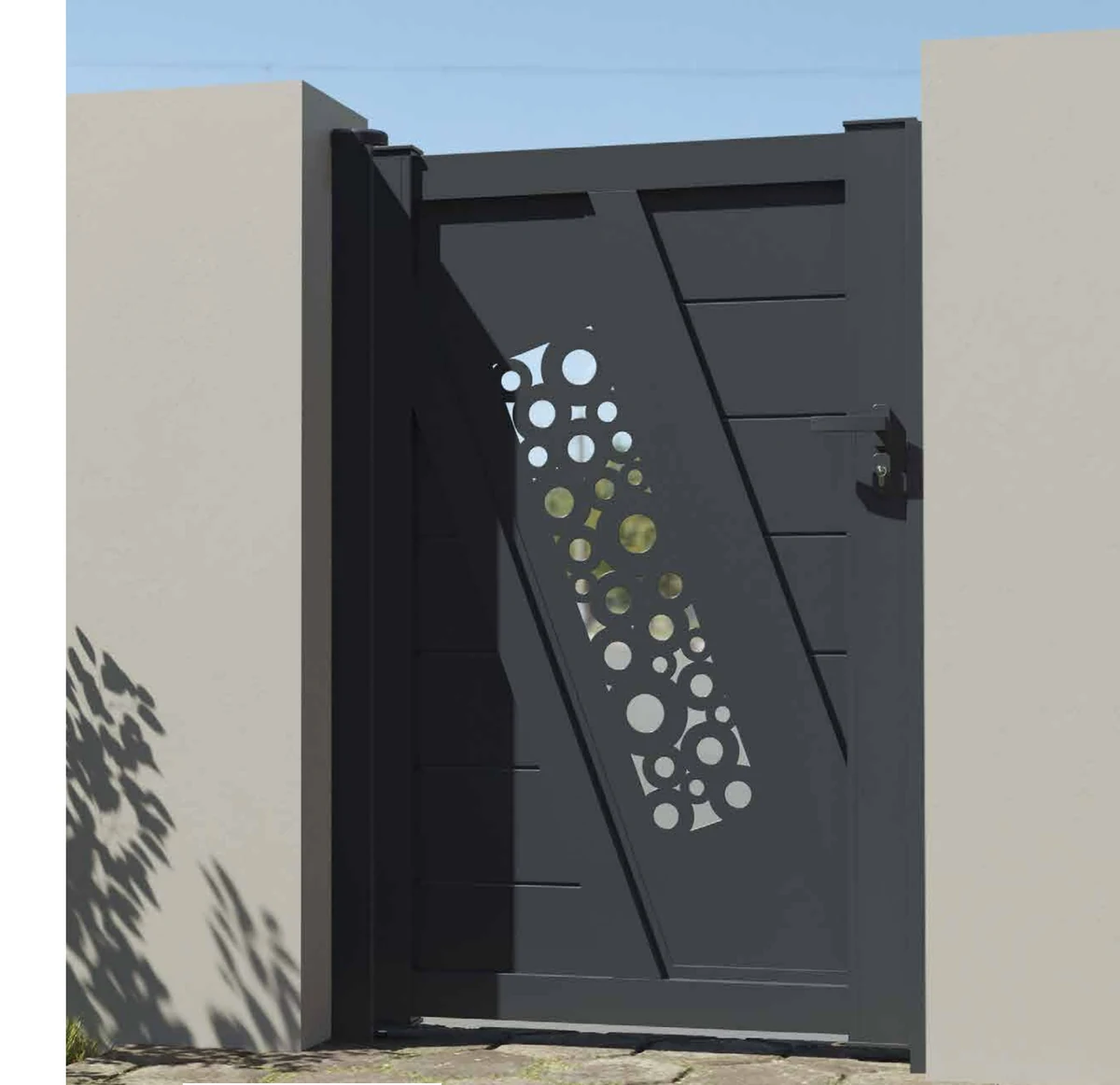

Portão de alumínio instalado com a barra Nvo 21 — Instalado, com a barra Nvo 21

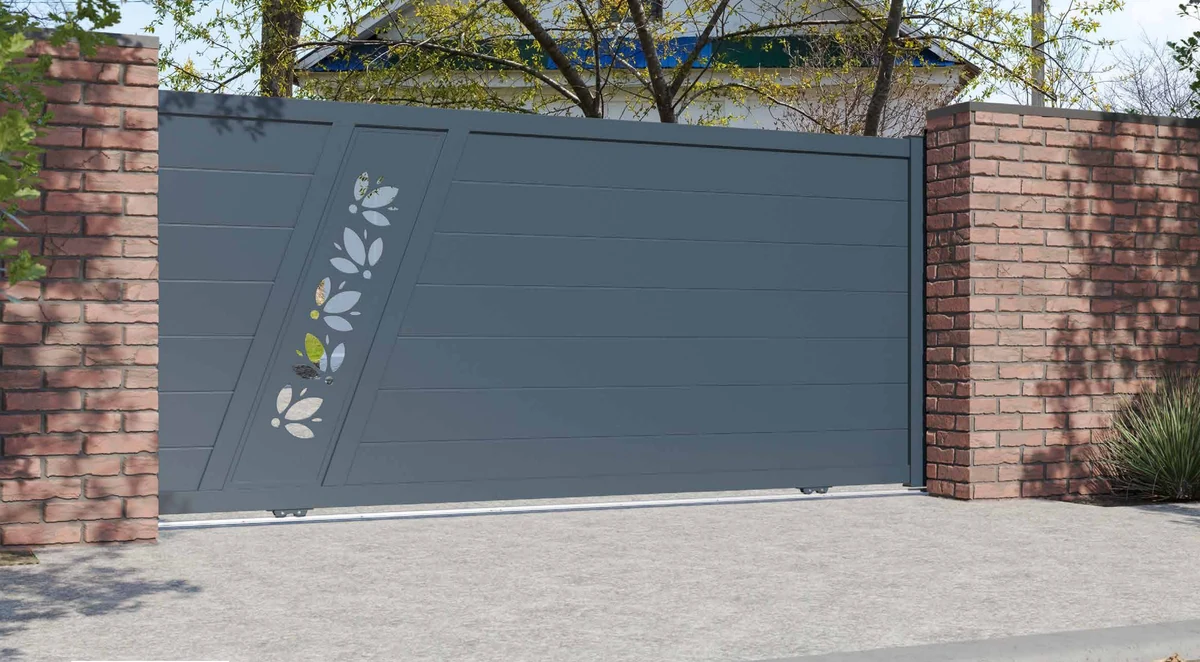

Portão de alumínio instalado com a barra Nvo 22 — Instalado, com a barra Nvo 22

Portão de Alumínio Painel com Barra Oblíqua — Portão de correr — Portão de correr

Portão de Alumínio Painel com Barra Oblíqua — Porta pedonal — Porta pedonal

Portão de Alumínio Painel com Barra Oblíqua — desenho cotado do perfil — **O perfil, cotado.** As medidas do elemento do painel, tal como vêm do fabricante.

O desenho

Sobre o ripado horizontal desenha-se uma faixa oblíqua composta por pequenos recortes alinhados. A diagonal cruza as horizontais do painel e cria uma tensão que nenhum outro modelo tem — é um motivo forte, de leitura imediata, mesmo em movimento.

Onde fica bem

Casas de arquitetura marcada e quem quer que o portão se veja da estrada.

Versões disponíveis

O mesmo desenho existe nas versões abaixo, o que permite fazer a entrada toda a condizer — portão, portinhola e painéis de vedação. O painel adapta-se ao formato de cada uma: numa porta pedonal, que é estreita e alta, o desenho pode aparecer noutra orientação que no portão largo. As fotografias em cima mostram o modelo em mais do que uma versão.

Portão de correrCorre lateralmente ao longo do muro. Não precisa de espaço de abertura à frente. Larguras de 2,5 m a 5 m.

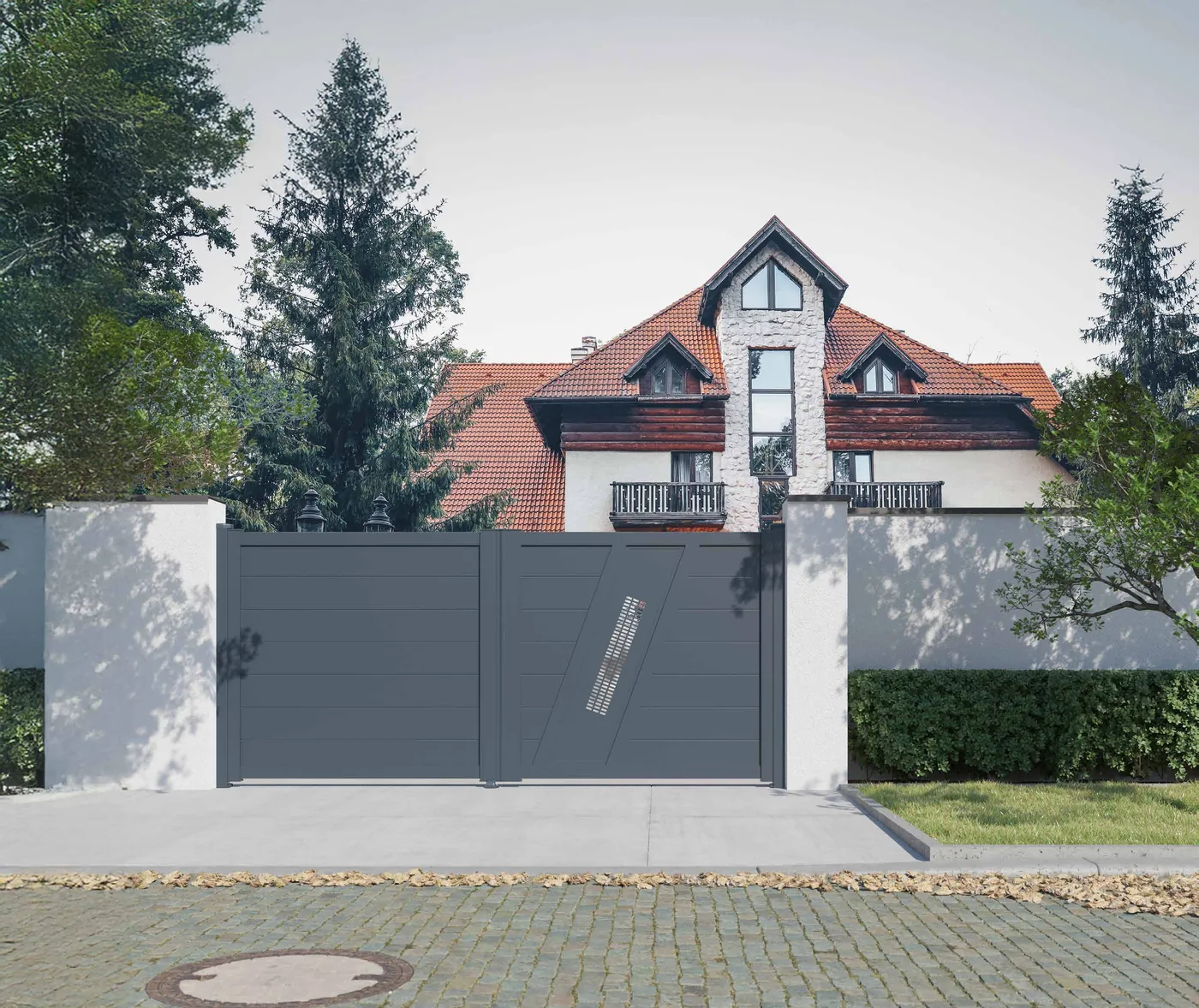

Portão de batenteDuas folhas que abrem para dentro. O desenho fica dividido ao meio. Larguras de 2,5 m a 4 m.

Porta pedonalA porta de entrada a pé, no mesmo desenho do portão. Larguras de 1 m a 1,5 m.

Feito à medida do seu vão. Medimos no local antes de encomendar, e o portão é fabricado com as medidas certas — não se corta nem se adapta em obra.

32 barras oblíquas à escolha

A barra oblíqua deste modelo é recortada a laser. São 32 desenhos — diga-nos o código (Nvo 1 a Nvo 32) quando pedir o orçamento.

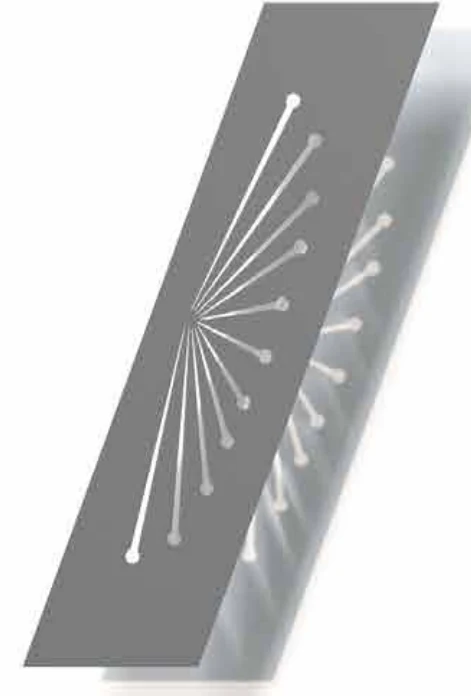

Barra oblíqua Nvo 1 para portão de alumínio — leque de hastes com esferas — **Nvo 1**leque de hastes com esferas

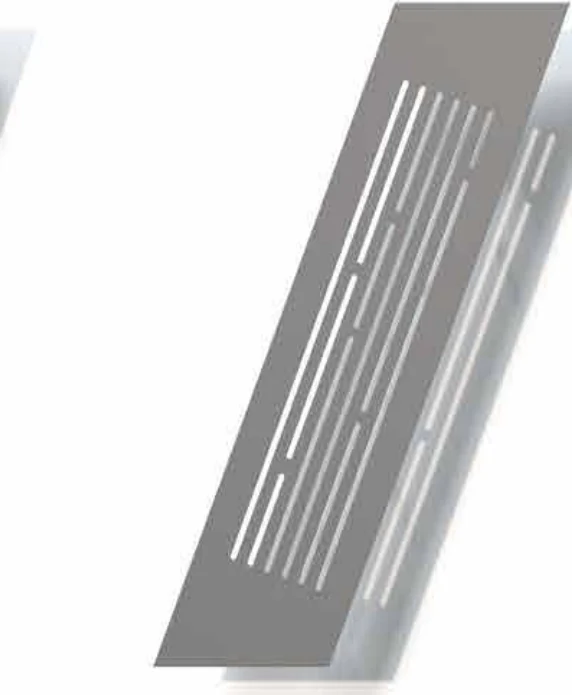

Barra oblíqua Nvo 2 para portão de alumínio — linhas de comprimentos diferentes — **Nvo 2**linhas de comprimentos diferentes

Barra oblíqua Nvo 3 para portão de alumínio — traços curvos soltos — **Nvo 3**traços curvos soltos

Barra oblíqua Nvo 4 para portão de alumínio — folhas pequenas dispersas — **Nvo 4**folhas pequenas dispersas

Barra oblíqua Nvo 5 para portão de alumínio — quadrados espaçados — **Nvo 5**quadrados espaçados

Barra oblíqua Nvo 6 para portão de alumínio — losangos espaçados — **Nvo 6**losangos espaçados

Barra oblíqua Nvo 7 para portão de alumínio — malha densa de furos quadrados — **Nvo 7**malha densa de furos quadrados

Barra oblíqua Nvo 8 para portão de alumínio — retângulos encaixados — **Nvo 8**retângulos encaixados

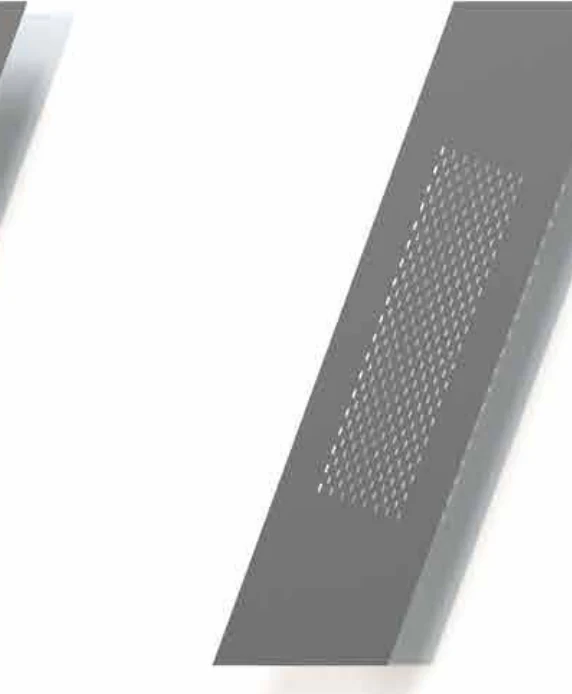

Barra oblíqua Nvo 9 para portão de alumínio — malha fina em xadrez — **Nvo 9**malha fina em xadrez

Barra oblíqua Nvo 10 para portão de alumínio — malha fina de pontos — **Nvo 10**malha fina de pontos

Barra oblíqua Nvo 11 para portão de alumínio — instalada — **Nvo 11**em obra

Barra oblíqua Nvo 12 para portão de alumínio — instalada — **Nvo 12**em obra

Barra oblíqua Nvo 13 para portão de alumínio — malha de pontos quadrados — **Nvo 13**malha de pontos quadrados

Barra oblíqua Nvo 14 para portão de alumínio — malha fina de pontos — **Nvo 14**malha fina de pontos

Barra oblíqua Nvo 15 para portão de alumínio — barras verticais irregulares — **Nvo 15**barras verticais irregulares

Barra oblíqua Nvo 16 para portão de alumínio — linhas curvas finas — **Nvo 16**linhas curvas finas

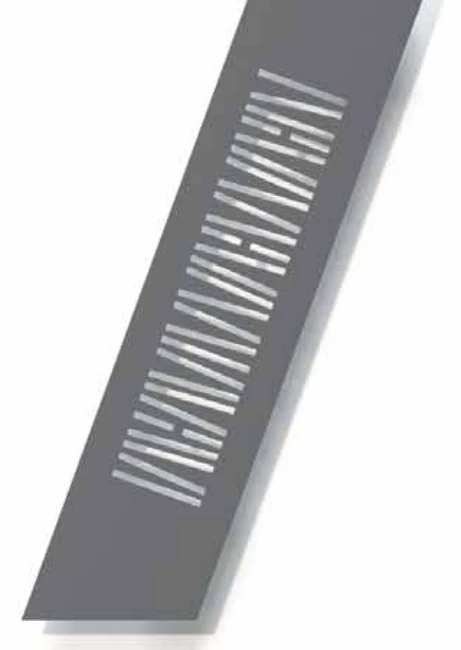

Barra oblíqua Nvo 17 para portão de alumínio — traços inclinados — **Nvo 17**traços inclinados

Barra oblíqua Nvo 18 para portão de alumínio — ovais alongados dispersos — **Nvo 18**ovais alongados dispersos

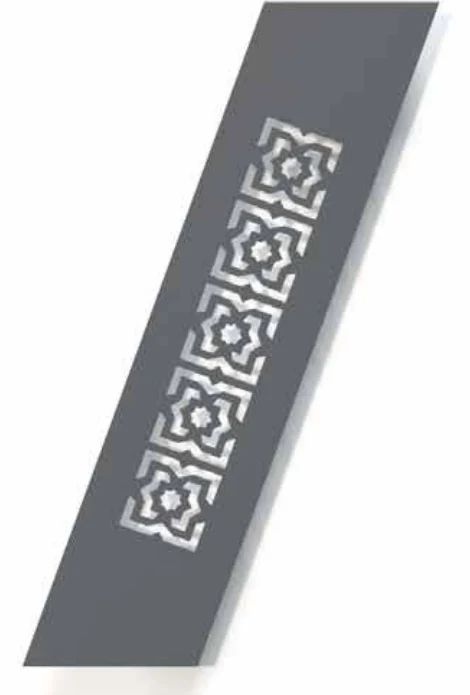

Barra oblíqua Nvo 19 para portão de alumínio — quadrados ornamentais — **Nvo 19**quadrados ornamentais

Barra oblíqua Nvo 20 para portão de alumínio — triângulos alternados — **Nvo 20**triângulos alternados

Barra oblíqua Nvo 21 para portão de alumínio — instalada — **Nvo 21**em obra

Barra oblíqua Nvo 22 para portão de alumínio — instalada — **Nvo 22**em obra

Barra oblíqua Nvo 23 para portão de alumínio — ramos com folhas — **Nvo 23**ramos com folhas

Barra oblíqua Nvo 24 para portão de alumínio — ramo com folhas e círculos — **Nvo 24**ramo com folhas e círculos

Barra oblíqua Nvo 25 para portão de alumínio — feixe de traços finos — **Nvo 25**feixe de traços finos

Barra oblíqua Nvo 26 para portão de alumínio — linhas retas em ângulo — **Nvo 26**linhas retas em ângulo

Barra oblíqua Nvo 27 para portão de alumínio — traços e barras — **Nvo 27**traços e barras

Barra oblíqua Nvo 28 para portão de alumínio — círculos de tamanhos diferentes — **Nvo 28**círculos de tamanhos diferentes

Barra oblíqua Nvo 29 para portão de alumínio — chevrons, linhas em V — **Nvo 29**chevrons, linhas em V

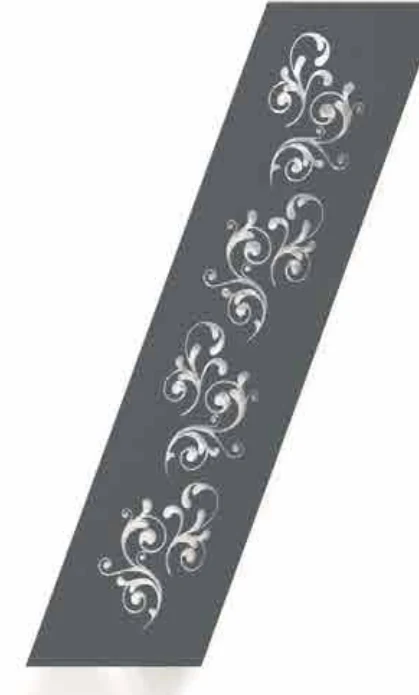

Barra oblíqua Nvo 30 para portão de alumínio — arabescos florais — **Nvo 30**arabescos florais

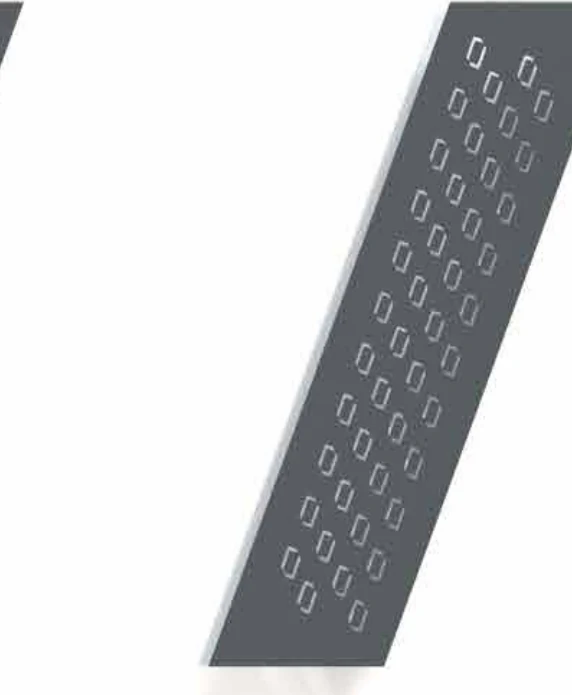

Barra oblíqua Nvo 31 para portão de alumínio — retângulos pequenos em malha — **Nvo 31**retângulos pequenos em malha

Barra oblíqua Nvo 32 para portão de alumínio — traços finos — **Nvo 32**traços finos

Ficha técnica

Estrutura e acabamento

Montante de 120×64 mm e travessa de 80×40 mm
Tripla fixação longitudinal e transversal com parafusaria em inox
Pintura com certificação Qualicoat, Qualimarine e Qualanod
Ferragens em inox e alumínio lacado
Montagem mecânica por encaixe, sem soldadura à vista
Resistência ao vento classe C5, segundo a norma EN 13241-1
Alumínio 100% reciclável

Na versão de correr

Roldana dupla de nylon com rolamentos de esferas em inox
Carril inferior em alumínio anodizado e batente de solo
Guia superior com roda de nylon e tulipa de receção
Tampa de cremalheira para a versão motorizada

Na versão de batente

Duplo batente central com junta EPDM
Dobradiças em inox, a de cima com tampa de alumínio
Folga lateral oculta
Batente de solo próprio para versão motorizada ou manual

Na versão porta pedonal

Puxador em alumínio com cilindro e contra-fecho
Dobradiças em inox, a de cima com tampa de alumínio
Folga lateral oculta
Puxador disponível em preto, cinzento ou branco

Cores e acabamentos

Lacado em qualquer cor da carta RAL, com acabamento liso ou texturado. Os tons mais pedidos são o cinzento antracite, o branco e o preto, mas o alumínio aceita toda a gama — incluindo os acabamentos de imitação madeira. A pintura leva certificação Qualicoat e Qualimarine, que é a que se exige a menos de 20 km do mar.
