Portão de Alumínio Painel com Traço Diagonal

modelo Dijon vertical

Um traço fino desenha um triângulo alongado sobre o painel liso.

Portão de Alumínio Painel com Traço Diagonal — Portão de correr — Portão de correr

Portão de Alumínio Painel com Traço Diagonal — Portão de batente — Portão de batente

Portão de Alumínio Painel com Traço Diagonal — desenho cotado do perfil — **O perfil, cotado.** As medidas do elemento do painel, tal como vêm do fabricante.

O desenho

Sobre uma superfície praticamente lisa, uma linha clara sobe em diagonal e fecha sobre si mesma, formando uma figura estreita e alta. É um desenho de dois traços, quase um esboço — o oposto dos motivos recortados, e o que melhor combina com fachadas brancas e vidro.

Onde fica bem

Arquitetura moderna de superfícies claras, e portas pedonais onde se quer um detalhe subtil.

Versões disponíveis

O mesmo desenho existe nas versões abaixo, o que permite fazer a entrada toda a condizer — portão, portinhola e painéis de vedação. O painel adapta-se ao formato de cada uma: numa porta pedonal, que é estreita e alta, o desenho pode aparecer noutra orientação que no portão largo. As fotografias em cima mostram o modelo em mais do que uma versão.

Portão de correrCorre lateralmente ao longo do muro. Não precisa de espaço de abertura à frente. Larguras de 2,5 m a 4 m.

Portão de batenteDuas folhas que abrem para dentro. O desenho fica dividido ao meio. Larguras de 2,5 m a 4 m.

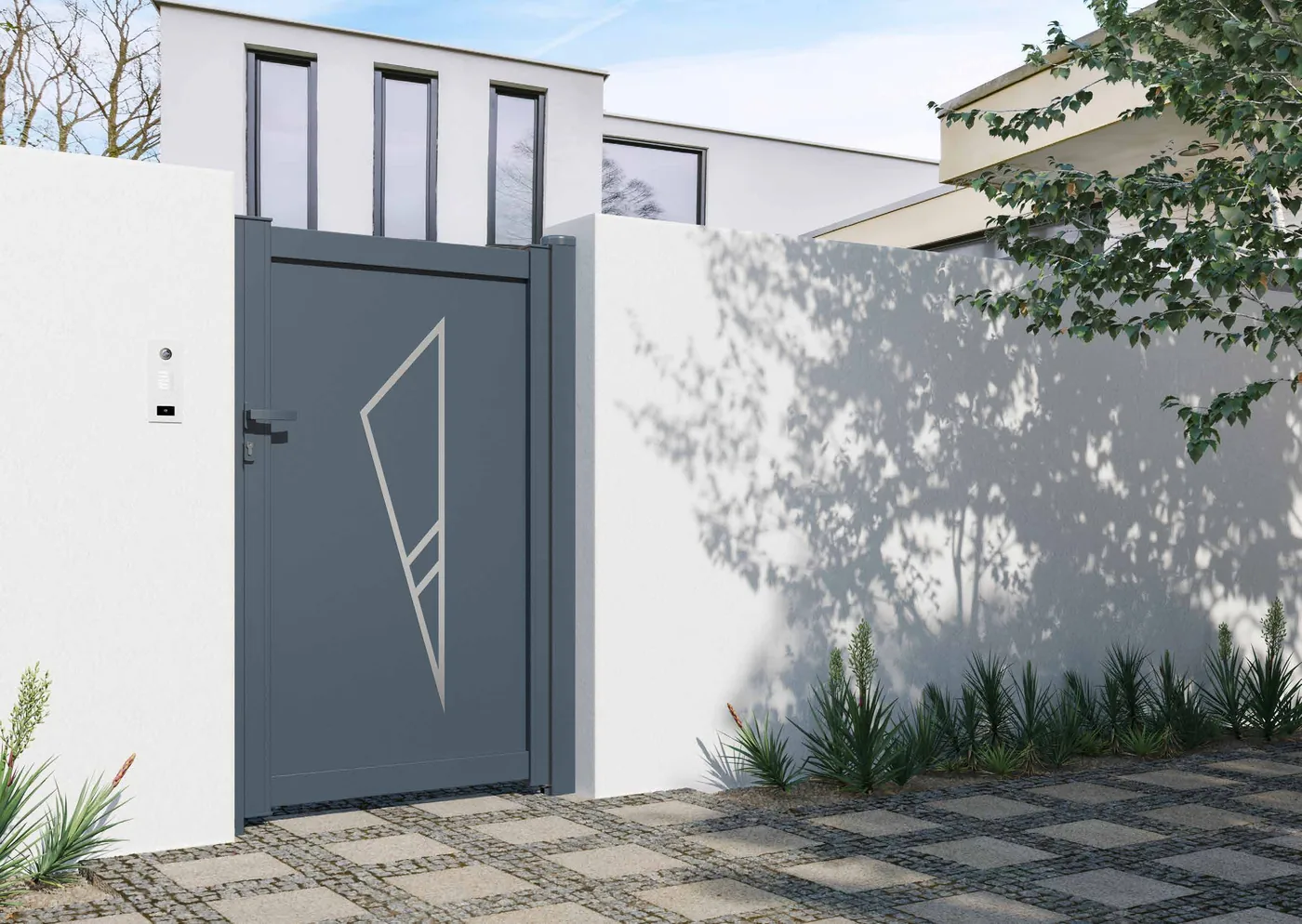

Porta pedonalA porta de entrada a pé, no mesmo desenho do portão. Larguras de 1 m a 1,25 m.

Feito à medida do seu vão. Medimos no local antes de encomendar, e o portão é fabricado com as medidas certas — não se corta nem se adapta em obra.

20 desenhos à escolha

O painel deste modelo leva um desenho recortado. São dez desenhos, cada um em duas orientações — normal e invertido — o que dá 20 hipóteses. Num portão de duas folhas, é a combinação das duas que faz o desenho fechar ao meio. Diga-nos o nome e a orientação quando pedir o orçamento.

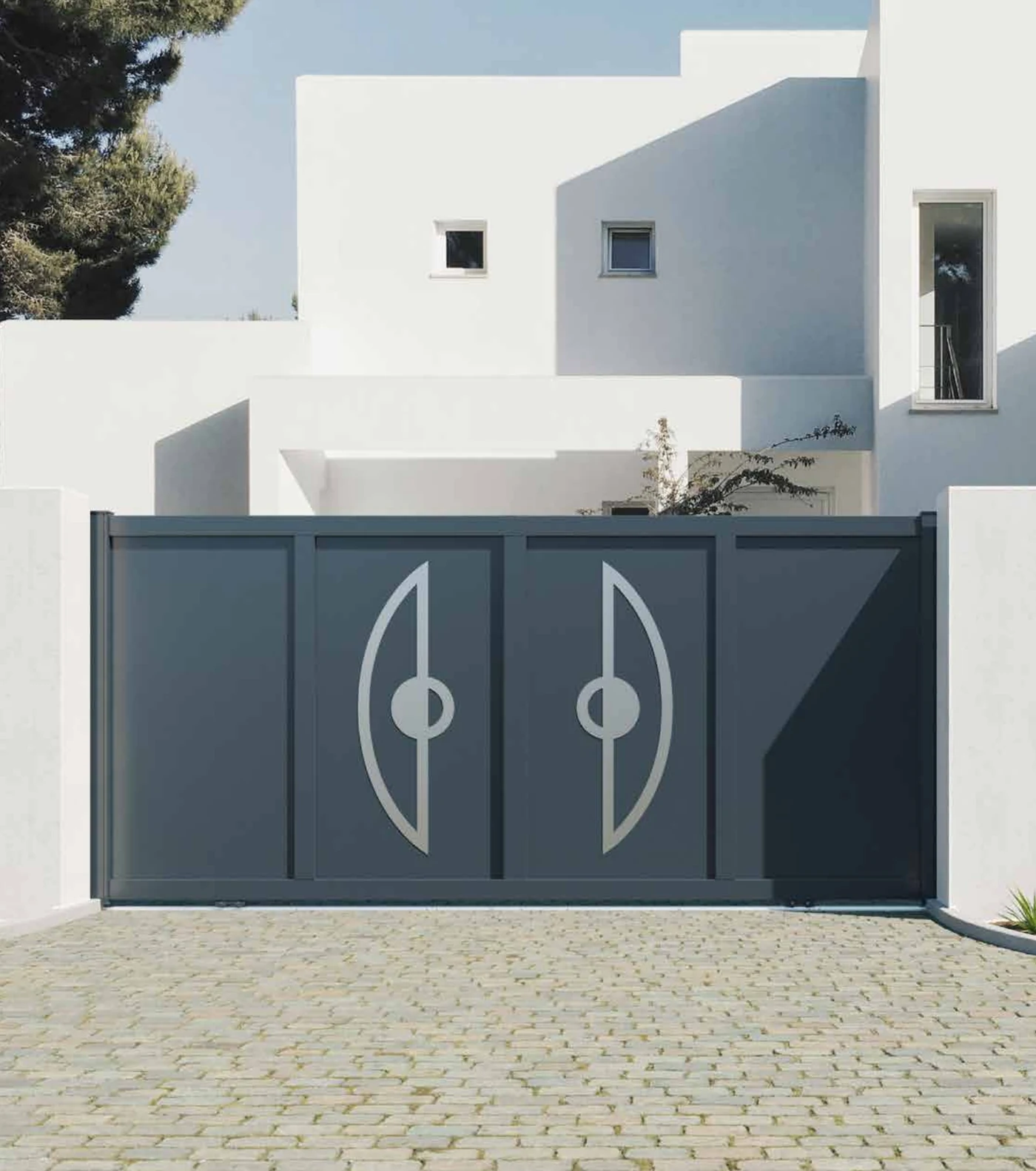

Desenho Assinara normal para portão de alumínio — arco fechado, visto já montado — **Assinara**normal · em obra

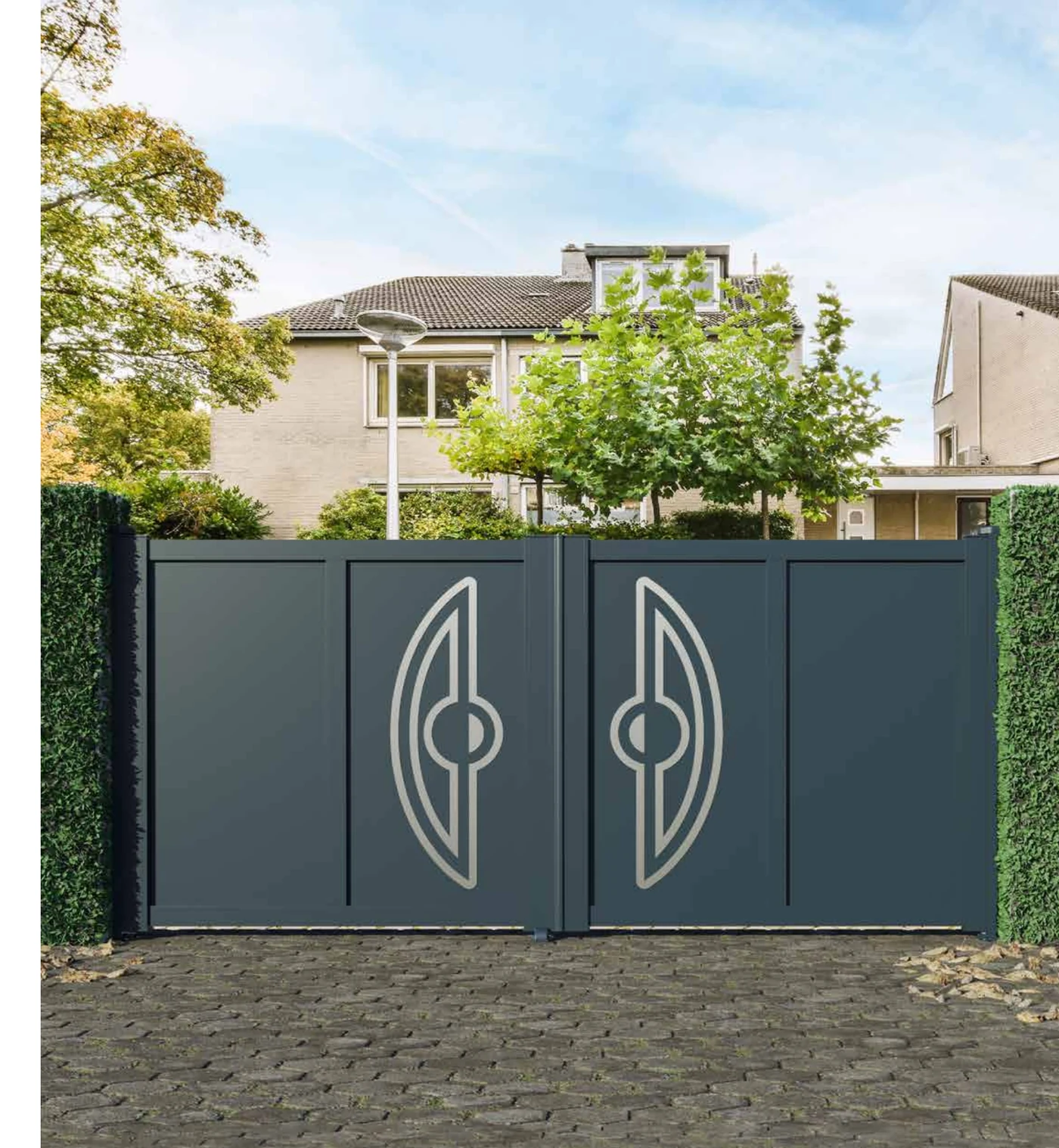

Desenho Assinara invertido para portão de alumínio — arco fechado, visto já montado — **Assinara**invertido · em obra

Desenho Cabrera normal para portão de alumínio — meia-lua com travessa — **Cabrera**normal

Desenho Cabrera invertido para portão de alumínio — meia-lua com travessa — **Cabrera**invertido

Desenho Corfou normal para portão de alumínio — arco fino e alto — **Corfou**normal

Desenho Corfou invertido para portão de alumínio — arco fino e alto — **Corfou**invertido

Desenho Corse normal para portão de alumínio — retângulos em coluna — **Corse**normal

Desenho Corse invertido para portão de alumínio — retângulos em coluna — **Corse**invertido

Desenho Lipari normal para portão de alumínio — arco largo, segmentado — **Lipari**normal

Desenho Lipari invertido para portão de alumínio — arco largo, segmentado — **Lipari**invertido

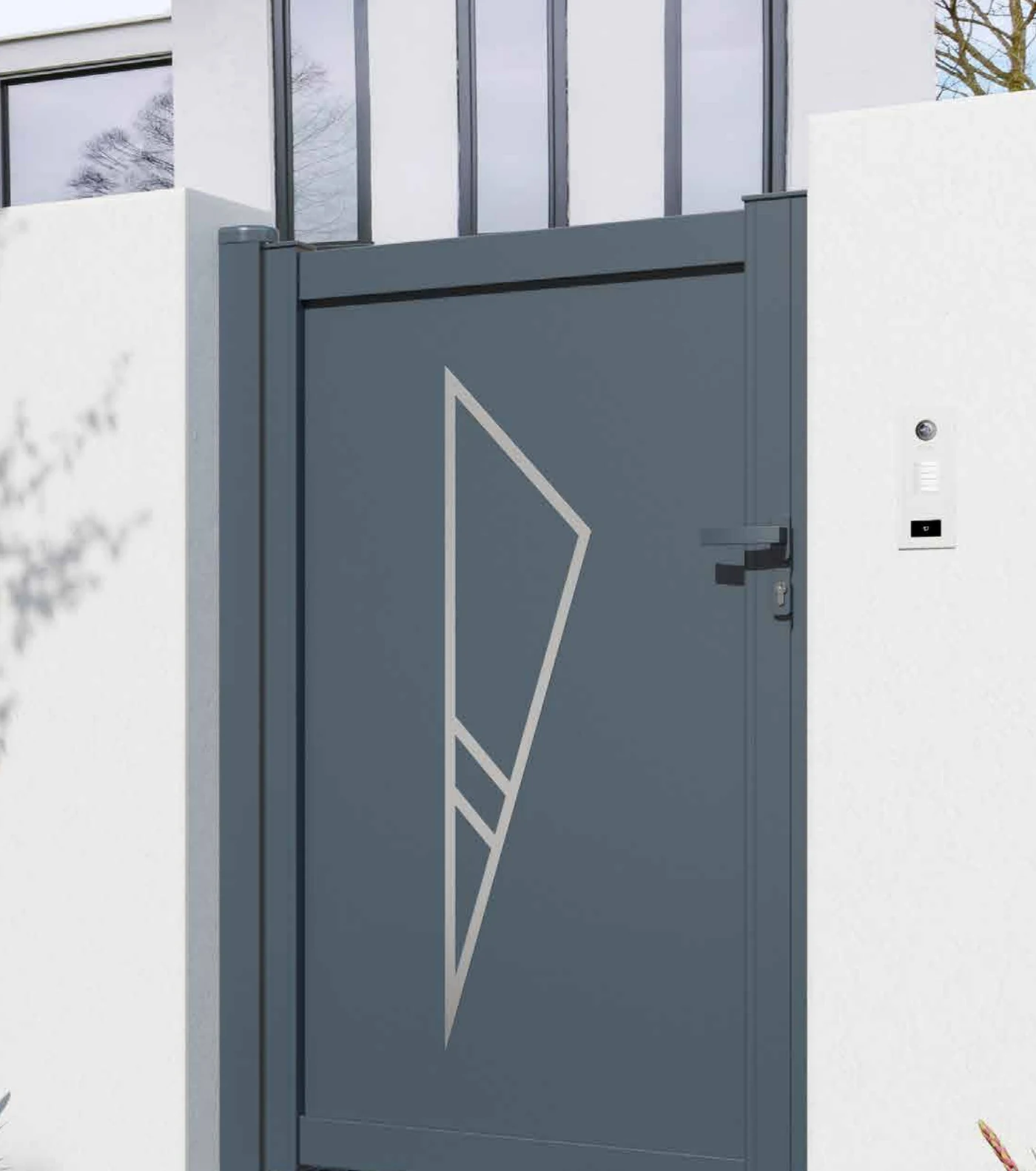

Desenho Malte normal para portão de alumínio — triângulo alongado, visto já montado — **Malte**normal · em obra

Desenho Malte invertido para portão de alumínio — triângulo alongado, visto já montado — **Malte**invertido · em obra

Desenho Paxos normal para portão de alumínio — quadrados com hastes — **Paxos**normal

Desenho Paxos invertido para portão de alumínio — quadrados com hastes — **Paxos**invertido

Desenho Pianosa normal para portão de alumínio — arco com blocos — **Pianosa**normal

Desenho Pianosa invertido para portão de alumínio — arco com blocos — **Pianosa**invertido

Desenho Sicile normal para portão de alumínio — meia-lua aberta — **Sicile**normal

Desenho Sicile invertido para portão de alumínio — meia-lua aberta — **Sicile**invertido

Desenho Silba normal para portão de alumínio — barra vertical fina — **Silba**normal

Desenho Silba invertido para portão de alumínio — barra vertical fina — **Silba**invertido

Toque em qualquer desenho para o ver em grande. O Assinara e o Malte estão fotografados já montados num portão.

Ficha técnica

Estrutura e acabamento

Montante de 120×64 mm e travessa de 80×40 mm
Tripla fixação longitudinal e transversal com parafusaria em inox
Pintura com certificação Qualicoat, Qualimarine e Qualanod
Ferragens em inox e alumínio lacado
Montagem mecânica por encaixe, sem soldadura à vista
Resistência ao vento classe C5, segundo a norma EN 13241-1
Alumínio 100% reciclável

Na versão de correr

Roldana dupla de nylon com rolamentos de esferas em inox
Carril inferior em alumínio anodizado e batente de solo
Guia superior com roda de nylon e tulipa de receção
Tampa de cremalheira para a versão motorizada

Na versão de batente

Duplo batente central com junta EPDM
Dobradiças em inox, a de cima com tampa de alumínio
Folga lateral oculta
Batente de solo próprio para versão motorizada ou manual

Na versão porta pedonal

Puxador em alumínio com cilindro e contra-fecho
Dobradiças em inox, a de cima com tampa de alumínio
Folga lateral oculta
Puxador disponível em preto, cinzento ou branco

Cores e acabamentos

Lacado em qualquer cor da carta RAL, com acabamento liso ou texturado. Os tons mais pedidos são o cinzento antracite, o branco e o preto, mas o alumínio aceita toda a gama — incluindo os acabamentos de imitação madeira. A pintura leva certificação Qualicoat e Qualimarine, que é a que se exige a menos de 20 km do mar.
